フォーラム記事

照井琢仁
時の魔術師
時の魔術師
2021年7月14日
In 【終了】(2021年度)ものづくり入門

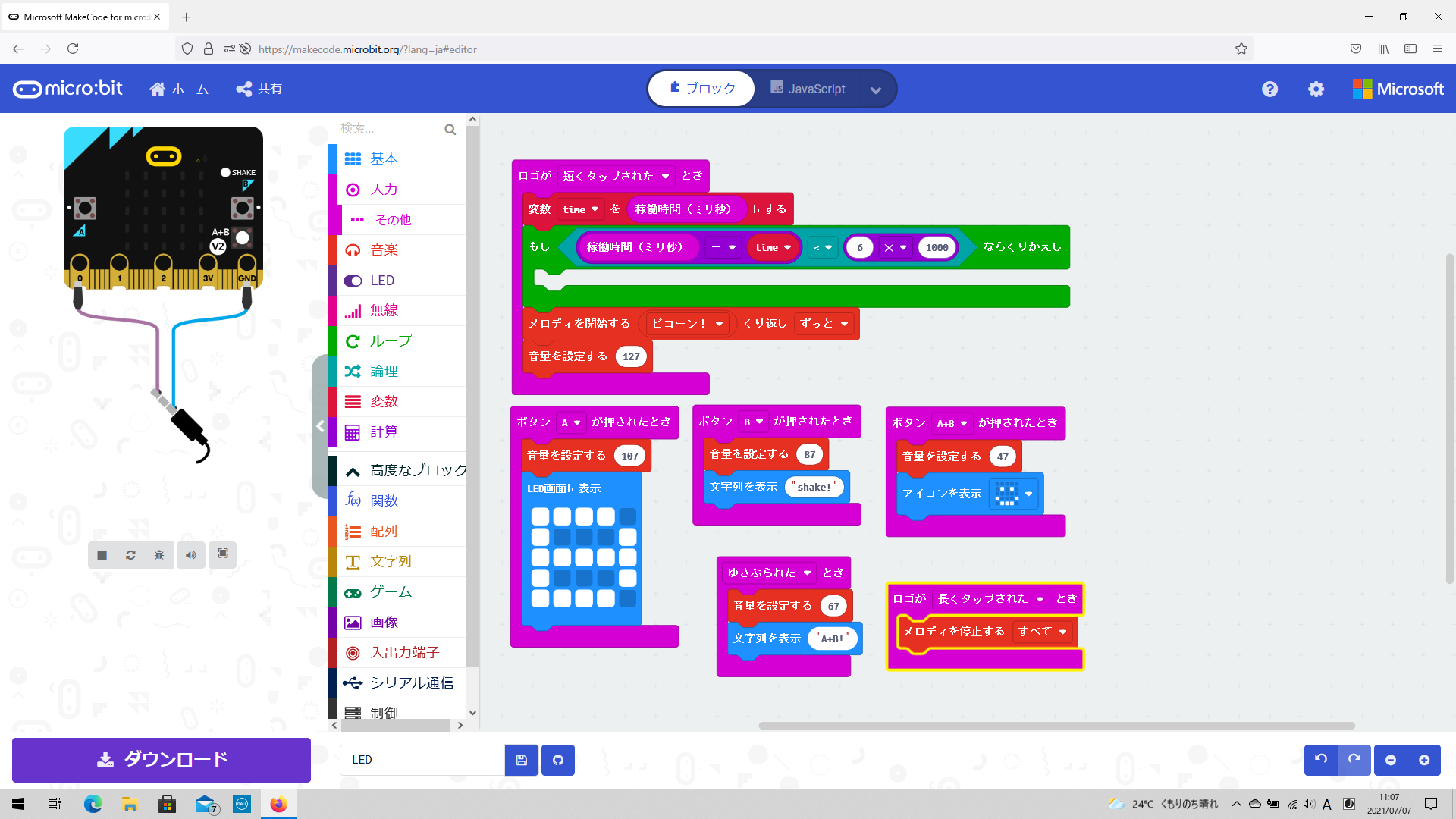

私が作成したのは、複雑な動作をしないとボリュームが下がらず、止められない目覚まし時計です。 完成したのはこのような感じです。最後は鍵を開けて止めるものです。 プログラムは上のような感じです(この画像では1分から図れるように組んでいますが、実際は1時間単位にします) 前回からの改良点は、はかる時間を固定ではなくこちらの操作で任意に設定できるようにしたところです。 外側はアクリルをレーザーカッターで加工し作成しました。 外側からボタンを押すものは、3Dプリンターで出力しました。 動画を撮って、お見せする予定でしたが、片手でカメラ、片手で操作するのが難しかったため、実際にお見せしようと思います。 最後に、この授業を通して、自分の求めていたものが、様々なプログラムのやり方とレーザーカッター、3Dプリンターなどの道具を駆使して作成することができたので、成功したといえると思います。これからも、ものづくりに親しみながら、楽しく学んでいけたらなと思います。
最終課題 目覚ましボックス content media
3
0
17
照井琢仁
時の魔術師
時の魔術師
2021年7月07日
In 【終了】(2021年度)ものづくり入門
私の最終課題は、目覚ましなわけですが、ボタンを順番に押していくことで徐々に音量が下がり、最後にようやく止められるアラームを作成することにしました。microbitを入れる箱をアクリルで作成し、ボタンを外側から入力するためのパーツを3Dプリンターで作成する予定です。プログラムとしては単純な形ですが、これだと一発でロゴをタップすれば止まるので、箱に鍵を取り付けロゴを外からは触れないようにしてある程度音を下げてから鍵を使って止める形にする予定です。
最終課題 途中経過 content media
1
0
15
照井琢仁
時の魔術師
時の魔術師
2021年6月22日
In 【終了】(2021年度)ものづくり入門

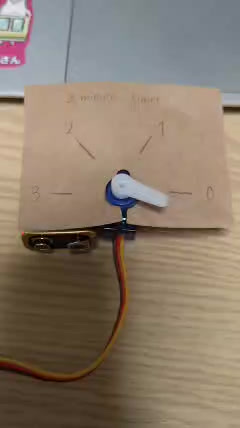

今回私が作成したのは、前回製作した3分タイマーを一分毎でモーターに出力して、モーターのパーツを針に見立てたアナログ表示のタイマーです。 前回の仕組みを利用すれば簡単にできるかと思っていたが、意外と苦戦した。(時間の関係で3分ではなく15秒をはかる設定にしています) 試作1 まず、前回と同じ仕組みで出力をモーターにして、時間を追うごとに60度ずつ動くようにした。しかしこれでは押したと同時に60度に移動し、10秒後に180度まで達してしまう。改善すべく5秒後に60度の位置に移動し、その前までは動かず0でとどまってくれる設定を目指した。 試作2 0度で最初はとどめさせたいので、不等号が以上に変わる瞬間まで0を保ち、変わったと同時に60度に動く設定にした。ここはうまくいったので、同じことを次の10秒と15秒の時にも繰り返す設定を組んだが、60度以上は進まなかった。入れ色その後も試してみたがうまくいかず、理想としていたプログラムは組めなかった。3分を表示することを最低でもクリアしたいので押した瞬間から動いてしまうことは良しとして動く角度を細かくすることにした。 試作3 結局、動くことが確認できている最初のプログラムに立ち返り、5秒後まで動かさないのではなく最初に30度だけ動かし、それ以降は50どずつ動かすことで15秒を図るタイマーを作ることになった。 今回は試作2の段階においてうまくいかないことが多く、自分が求めていた理想にはたどり着けなかった。しかし、本来の目的は3分をはかる際、1分ごとにモーターが動いて表示することだったので、最低ラインの目標は達成できたのではないかと思う。
第9回課題 モーター content media
4
1
20
照井琢仁
時の魔術師
時の魔術師
2021年6月13日
In 【終了】(2021年度)ものづくり入門
今回私が作成したのは「カップラーメンタイマー」です。私の家には現在キッチンタイマーがありません。ただ、3分はかるためだけにスマホを使うのも面倒です。それなら、microbitでタイマーを作ろうと思い作成しました。 解決の手立て 3分経ったらアクションを起こすタイマーを作る→ボタン入力でスタート、反応はLEDの発光 試作1 まずインターネットを利用し、タイマーに必要なブロックとして変数と稼働時間(ミリ秒)があることが分かり、3分はミリ秒に直すと180000ということで、組んでみました。しかしこれでは、3分経っても発光せず原因を探しました。すると、原因はこの「もし」のブロックでした。 試作2 原因を調べたところ、この稼働時間ー変数(経過時間)が3分より小さい状態を試作1では1回のみ判断し反応していることになり、繰り返しのブロックを使用しないと、「連続して反応する」つまり「時間をはかる」ことにはならなかったわけです。 成果と課題 結果としてタイマーとして機能するものが作成できました。しかしこれでは3分しかはかれないので、計測の値を変化させ、指定した時間をはかれるものを作成したいです。
第8回課題 microbit content media
4
1
27
照井琢仁
時の魔術師
時の魔術師
2021年6月08日
In 【終了】(2021年度)ものづくり入門
今回私が作成したのは鍵や小物がかけられるミニスタンドです。THINKER CADやCHITUBOXの画像を見てもらうとわかるように、本来であれば木の枝が日本は得たような作りになっています。しかし、3Dプリンターで印刷する際、位置の問題があり片方がうまく出力できずフックが一個のみとなってしまいました。また今回は出力できる大きさの制限があり小さくなってしまい、実用性のあるものを作ったつもりがあまり使えないのではという結果になってしまいました。リベンジする際はパーツ事に分けて出力して、最後に組み立てる方式で作ってみたいと思います。
第7回課題 3Dプリンター個人製作 content media
4
1
14
照井琢仁
時の魔術師
時の魔術師
2021年5月30日
In 【終了】(2021年度)ものづくり入門
今回私が作ったのは、おみくじとルーレットです。何か決めかねているけど、どちらにしよう...はたまたどれにしよう...。こんな経験はありませんか?そんな時に使えるものとしてルーレットを作ってみました。変数の範囲を変更すれば選択肢の個数に合わせてルーレットを作成できます。おみくじはおまけ程度につけてみました。末吉や吉がLEDの関係上表現出来なかったので出て欲しくない凶が入ってしまいました。
第6回課題 microbit 個人製作 content media
4
1
19
照井琢仁
時の魔術師
時の魔術師
2021年5月25日
In 【終了】(2021年度)ものづくり入門
今回私が作成したのは、ブックスタンドです。教科書を開いておきたいけれど机に広げるとスペースをとって邪魔になる、料理をするとき料理本を開いておきたいけれど場所がないしおいても見にくい... そんな時に使えるスタンドをと思い作成しました。素材は100均で購入した厚さ6㎜のMDFを使用しました。速度500、強さ100、回数30で加工しましたが、厚みやものの違いの関係からか、以前使用した9㎜のMDFよりも切断しやすく、加工回数が20回程度のあたりで切断が完了しました。今回の反省点としては、ものとして少し小さめだったので、本は立てられるが直立に近い形になってしまったことです。なので、大きさやくぼみの角度などを調節し別な素材でリトライしてみたいと思います 。
第5回 レーザー加工機 個人課題 content media
5
1
25
照井琢仁
時の魔術師
時の魔術師
2021年5月25日
In 【終了】(2021年度)ものづくり入門

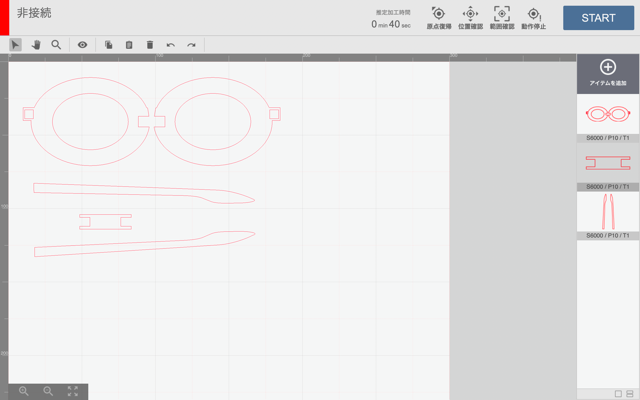

今回私たちの班では、眼鏡を作りました。素材は桐で厚さは6㎜。速さ200、強さ90、回数1回で加工し、うまく切断することができた。パズルということで、どのように凹凸を合わせたらうまく眼鏡を組むことができるのかを考え、鼻あてとレンズの接続、レンズとフレームの接続をそれぞれ別な形にすることで安定して組みあがった状態を保つことができた。ただ、鼻あてとレンズの接続は、ちょうどぴったりでないと不安定感が残ってしまうため、ずれなく合わせることに苦労した。
第5回 レーザー加工機製作 班課題 content media
5
1
23
照井琢仁
時の魔術師
時の魔術師
2021年5月17日
In 【終了】(2021年度)ものづくり入門

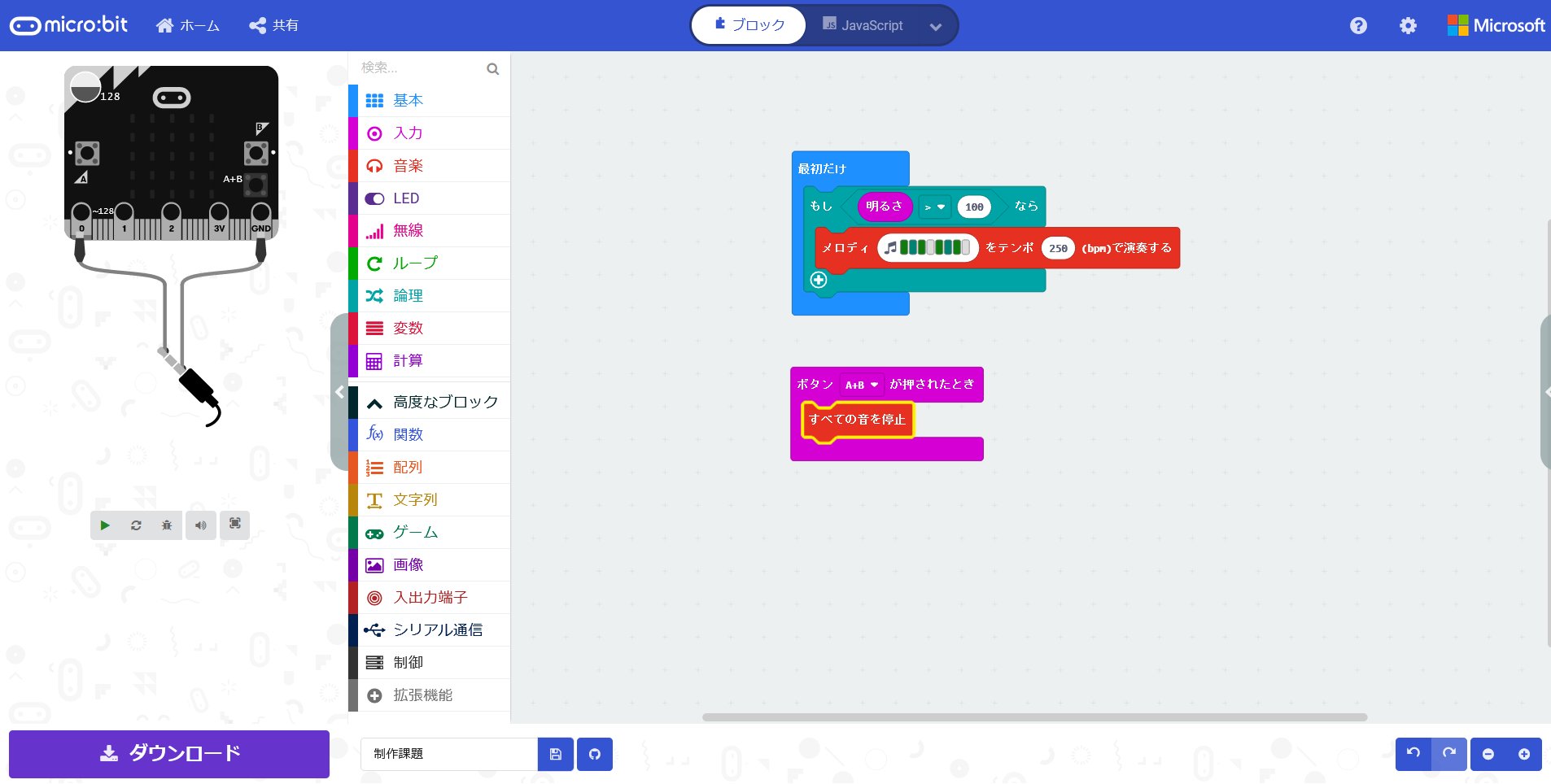

私が考えたのは、寝起きが悪い自分のための、明るさによって動くアラームのプログラムを組みました。一人暮らしになってから今まで以上に寝起きが悪くなっているので。。。窓際において明るくなったらなるように設定したことで、目覚ましの設定がいらないことが利点だと思っています。これに時間の条件なんかも加えれば、消し忘れやすい部屋の電気が消えていないときに音が鳴るようなものも作れるのではと考えました。
第4回課題 microbit content media
5
2
25
照井琢仁
時の魔術師
時の魔術師
2021年5月10日
In 【終了】(2021年度)ものづくり入門
私はMDF 中密度繊維板を使って、表札を作成しました。一人暮らしが始まってあったらいいかなという思いから作成に至りました。素材の厚さが9㎜と、かなり厚めだったので切断は速度500、強度100で80回ほど繰り返す必要がありましたが、文字やイラストは速度2000、強度100の1回だけで綺麗に焼くことができました。ネームプレートが失敗してしまったのでその反省を生かしうまく作成することができました。
第3回 レーザーカッター制作課題 content media
5
1
22
照井琢仁
時の魔術師
時の魔術師
2021年4月25日
In 【終了】(2021年度)ものづくり入門
自分は寝起きがかなり悪いので、無理やりでも体を起こす策としてこの目覚ましマシーンを考案しました。起きたい時間を下の機械でセットしておくと、その時間に枕を両脇から押すことで起きることができるものです。
第二回課題「TINKER CAD」 content media
5
1
27
照井琢仁
時の魔術師
時の魔術師
2021年4月21日
In 【終了】(2021年度)ものづくり入門
テストです。授業中です。
