課題「機構の模型をつくる」

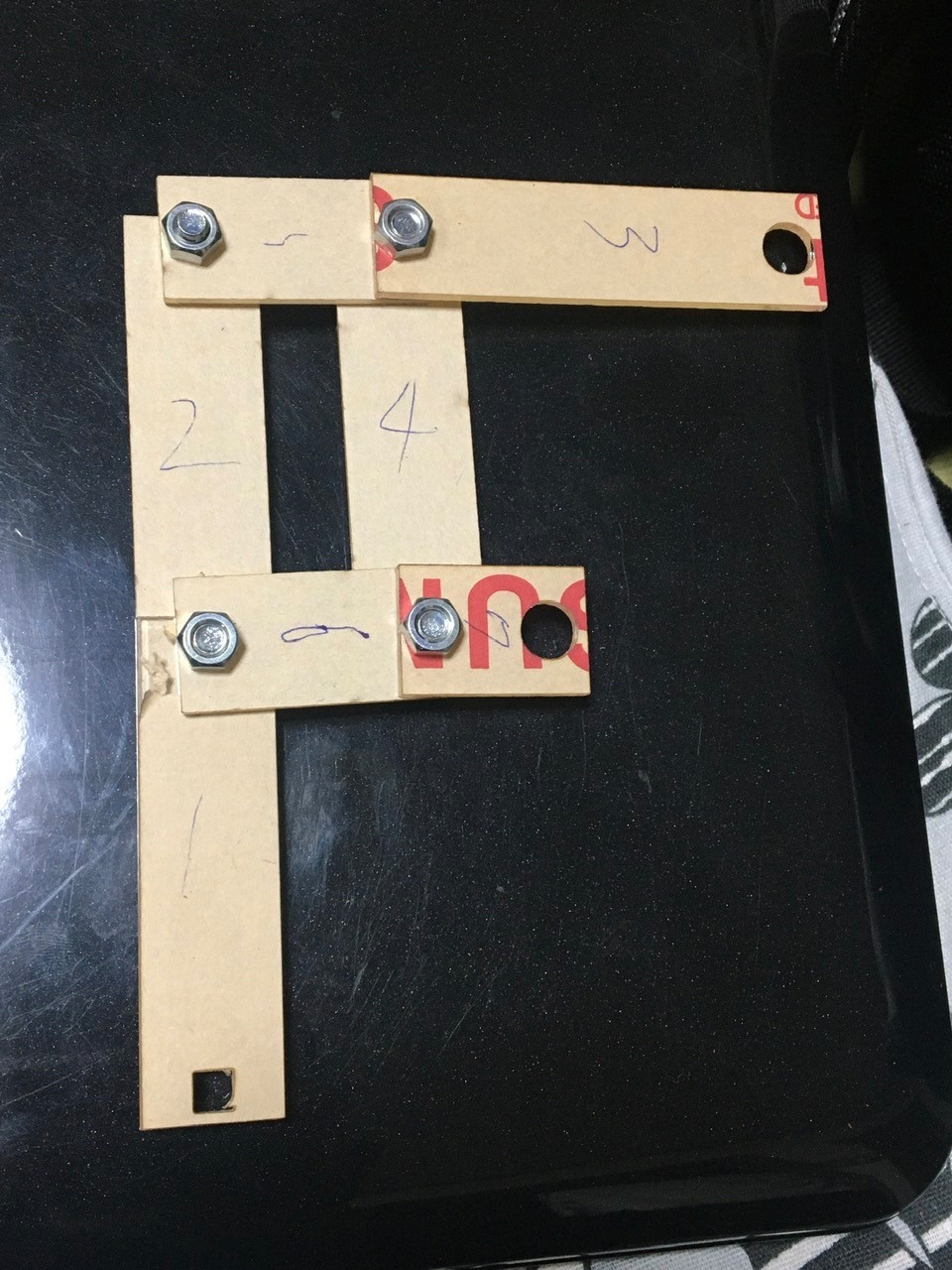

今回作ったのは平行リンク機構の1つである。パンダグラフ機構による拡大器です。

設計参考:機構学[新装版]、岩本太郎著

手前のペンで書くもの、なぞるものを奥のペンで拡大して書くものです。長さが変化しても比率が一定であり続けることを利用したものですが、詳しい説明は省略させていただきます。

ペンを刺している穴がゆるゆるすぎたため安定せず、図を書いたりすることが出来ていないので今後改良していきたいと思います。

　制作途中の話ですが、tinker CADからcvgファイルにし、レーザーカッター用のソフトに移したとき、穴の形が一部分だけ四角になるという現象が起きました。

全て同じ手順で穴を開けていますが一部だけしか四角にならないので原因が全くわかりません。どなたかお分かりになられる方がいらっしゃいましたら、教えていただきたいです。
